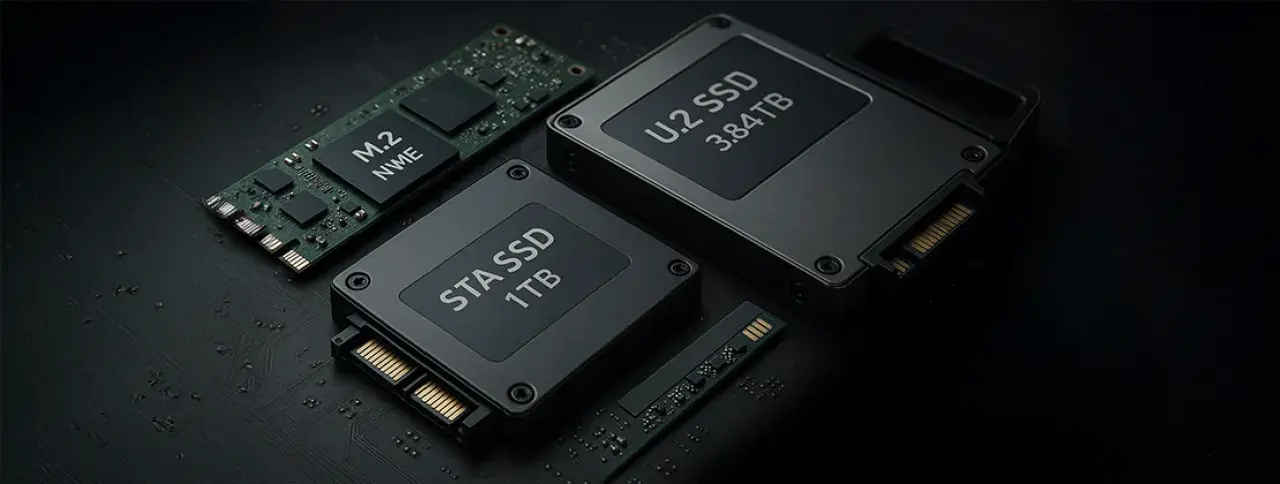

Der SSD-Formfaktor entscheidet in der Praxis nicht nur darüber, wie eine SSD aussieht, sondern vor allem, ob sie mechanisch in den Rechner passt und elektrisch sinnvoll angebunden ist. Wer nur auf Kapazität und Geschwindigkeit schaut, übersieht schnell den Slot, die Länge, das Keying und die Kühlung. Ich zeige deshalb, welche Bauformen im PC-Alltag wirklich wichtig sind, wie sich M.2, 2,5 Zoll, U.2 und mSATA unterscheiden und worauf ich vor dem Kauf prüfe.
Die kurze Orientierung für den richtigen SSD-Formfaktor
- Formfaktor meint Größe, Bauhöhe, Stecksystem und Befestigung - nicht automatisch die Geschwindigkeit.
- M.2 2280 ist im PC-Alltag die wichtigste Bauform, während 2,5-Zoll-SATA vor allem bei älteren Geräten sinnvoll bleibt.
- M.2 kann SATA oder NVMe/PCIe bedeuten; beides sieht ähnlich aus, verhält sich aber elektrisch unterschiedlich.
- Vor dem Kauf prüfe ich immer Länge, Keying, Protokoll, BIOS/UEFI und den Bauraum über dem Modul.
- Gute Kühlung ist bei schnellen NVMe-SSDs oft wichtiger als der letzte theoretische Benchmark-Wert.
Was der SSD-Formfaktor wirklich bestimmt
Ich trenne bei SSDs immer zuerst drei Ebenen: Formfaktor, Schnittstelle und Protokoll. Der Formfaktor sagt, wie groß das Modul ist, wie es befestigt wird und welcher Steckplatz passt; er sagt noch nichts darüber aus, ob eine SSD SATA oder NVMe spricht. Genau diese Verwechslung führt in der Praxis zu den meisten Fehlkäufen, vor allem bei Aufrüstungen von Notebooks und kompakten PCs.
Formfaktor, Schnittstelle und Protokoll sind drei verschiedene Ebenen
Der Formfaktor ist die mechanische Seite: 2,5 Zoll, M.2, U.2 oder mSATA. Die Schnittstelle ist der elektrische Anschlussweg, also zum Beispiel SATA oder PCIe. Das Protokoll beschreibt, wie der Controller mit dem System kommuniziert - bei SSDs heute meist SATA/AHCI oder NVMe. Erst wenn diese drei Ebenen zusammenpassen, läuft ein Upgrade sauber und ohne Überraschungen.
Für die Kaufentscheidung ist das wichtig, weil ein optisch ähnliches Modul trotzdem inkompatibel sein kann. Eine M.2-SSD kann je nach Modell SATA oder NVMe sein, und ein 2,5-Zoll-Laufwerk ist nicht automatisch langsam, sondern nur an die jeweilige Schnittstelle gebunden. Wer das einmal verstanden hat, liest Datenblätter deutlich entspannter und macht weniger teure Fehlgriffe. Damit ist der Blick frei auf die Bauformen, die man im Handel wirklich noch regelmäßig sieht.
Die Bauformen, die heute im PC wirklich zählen
Im deutschen PC-Markt spielt heute vor allem die mechanische Passform eine Rolle, nicht irgendein Werbeversprechen auf der Verpackung. Kingston fasst die relevanten M.2-Größen als 2230, 2242, 2260, 2280 und 22110 zusammen, und genau diese Längen sind auch der Grund, warum ein Slot eben nicht automatisch für jede SSD geeignet ist. Samsung beschreibt 2280 als 22 mm breit und 80 mm lang - diese Größe ist im Consumer-Bereich inzwischen der Alltag.
| Bauform | Maße und Anschluss | Typischer Einsatz | Einordnung |
|---|---|---|---|
| 2,5-Zoll-SATA | 2,5 Zoll, SATA-Datenkabel plus Strom | Ältere Desktops, viele Notebooks mit 2,5-Zoll-Schacht | Sehr kompatibel, aber auf SATA begrenzt |
| M.2 2230 | 22 x 30 mm, M.2-Sockel | Sehr kompakte Notebooks, Mini-PCs, Handhelds | Ideal bei wenig Platz, oft mit geringerem Bauraum |
| M.2 2242 und 2260 | 22 x 42 mm oder 22 x 60 mm | Mini-PCs, manche Notebooks, Spezialgeräte | Praktische Zwischenform, aber weniger verbreitet |
| M.2 2280 | 22 x 80 mm, M.2-Sockel | Aktuelle Desktop-PCs, Notebooks, Mainstream-SSDs | Der wichtigste Standard im PC-Alltag |
| M.2 22110 | 22 x 110 mm, M.2-Sockel | Workstations, Spezialboards, einzelne Profi-Systeme | Mehr Fläche, aber deutlich seltener |
| U.2 / U.3 | 2,5-Zoll-ähnlich, PCIe/NVMe | Workstation, Server, High-End-Umgebungen | Besseres Thermomanagement, meist nicht für Consumer-PCs |
| mSATA | Sehr kompakt, SATA-only | Alte Ultrabooks, Legacy-Geräte | Technisch interessant, heute meist nur noch Altbestand |
Für moderne Privatsysteme ist die ehrliche Antwort meistens schlicht M.2 2280. Wenn der Slot und das Gehäuse es hergeben, nehme ich diese Bauform fast immer zuerst in den Blick, weil Verfügbarkeit, Auswahl und Einbau dort am unkompliziertesten sind. Genau an dieser Stelle wird klar, warum M.2 und NVMe so oft verwechselt werden.
Warum M.2 nicht automatisch NVMe bedeutet
M.2 ist in erster Linie ein Steck- und Größenstandard. NVMe dagegen ist das moderne Protokoll über PCIe, während SATA die ältere und deutlich langsamer limitierte Variante ist. Eine M.2-SSD kann also SATA sein oder NVMe sein, aber nicht beides gleichzeitig. Wer das ignoriert, kauft schnell das falsche Laufwerk für den vorhandenen Steckplatz.
Ich lese diese drei Begriffe deshalb nie als Synonym:
- M.2 beschreibt die Bauform und den Anschluss.
- SATA beschreibt die ältere Schnittstelle mit klarer Performance-Grenze.
- NVMe beschreibt das Protokoll, das auf PCIe basiert und wesentlich mehr Durchsatz erlaubt.
- B-Key, M-Key und B+M-Key sind die Kerben im Stecker, die bestimmen, was physisch und elektrisch zusammenpasst.
Ein M-Key-Slot ist in vielen aktuellen Mainboards die richtige Heimat für NVMe-SSDs, während B-Key und B+M-Key je nach System auch SATA- oder eingeschränkt PCIe-basierte Varianten aufnehmen können. Das klingt technisch, ist in der Praxis aber einfach: Erst prüfen, ob der Slot SATA, PCIe oder beides unterstützt, dann erst das Modell auswählen. Bevor ich bestelle, prüfe ich deshalb immer erst den konkreten Slot und erst dann das Datenblatt.
Wie ich die Kompatibilität vor dem Kauf prüfe
Die sauberste Prüfung dauert selten länger als ein paar Minuten, spart aber viel Ärger. Ich gehe immer in derselben Reihenfolge vor: Handbuch, Slot-Beschriftung, Länge, Protokoll und Bauraum. Gerade bei Laptop-Aufrüstungen ist das wichtiger als jedes Werbevideo des Herstellers.
- Slot-Länge prüfen: Unterstützt das Gerät 2230, 2242, 2260, 2280 oder 22110?
- Protokoll klären: Ist der Steckplatz für SATA, PCIe/NVMe oder beides freigegeben?
- Keying ansehen: Passt der M-Key-, B-Key- oder B+M-Key-Anschluss überhaupt?
- Bauraum messen: Gibt es Platz unter oder über dem Modul für Kühlkörper, Grafikkarte oder Akku?
- Lanes und Freigaben prüfen: Teilen sich M.2-Slots PCIe-Lanes oder deaktivieren sie SATA-Ports?
- Bootfähigkeit prüfen: Unterstützt das Board den Start von NVMe, falls die SSD als Systemlaufwerk dienen soll?
Im Desktop
Im Desktop schaue ich besonders auf das Mainboard-Handbuch. Dort steht oft, ob ein M.2-Slot mit einem SATA-Port zusammenhängt, ob die GPU-Lanes beeinflusst werden oder ob der Slot nur bestimmte Längen akzeptiert. Gerade bei mehreren Laufwerken kann ein einziger falsch genutzter Slot dazu führen, dass plötzlich ein SATA-Anschluss verschwindet.
Lesen Sie auch: GPU-Temperaturen: Normal oder zu heiß? So kühlst du deine Grafikkarte
Im Notebook
Im Notebook ist der Engpass fast immer mechanisch. Viele Geräte akzeptieren nur 2280, manche nur 2230 oder 2242, und bei dünnen Modellen spielt die Höhe des Moduls eine große Rolle. Zusätzlich prüfe ich immer, ob die SSD einseitig bestückt sein sollte, weil doppelseitige Module in engen Gehäusen schlicht nicht sauber passen.
Wenn diese Punkte sauber geklärt sind, bleibt die eigentliche Entscheidungsfrage: Welche Bauform passt zum eigenen Rechner und zum eigenen Nutzungsprofil? Genau dort wird aus Theorie eine praktische Empfehlung.
Welche Bauform sich für welchen Rechner lohnt
Ich würde den Formfaktor nie isoliert bewerten, sondern immer im Kontext des Systems. Ein schnelleres Label hilft nichts, wenn der Rechner keinen passenden Slot hat oder die thermische Reserve fehlt. Für die meisten Leser ist die Frage daher weniger, was technisch möglich ist, sondern was im Alltag sinnvoll und stressfrei bleibt.
| Einsatzszenario | Meine Empfehlung | Warum das sinnvoll ist |
|---|---|---|
| Moderner Gaming- oder Creator-Desktop | M.2 2280 NVMe | Beste Balance aus Leistung, Platzbedarf und Verfügbarkeit |
| Ultrabook, Mini-PC oder sehr kompaktes Gerät | M.2 2230 oder 2242 | Passt in enge Gehäuse und bleibt flach genug für mobile Systeme |
| Älterer Laptop oder Desktop mit 2,5-Zoll-Schacht | 2,5-Zoll-SATA | Unkompliziertes Upgrade mit breiter Kompatibilität |
| Workstation oder Server | U.2 / U.3 | Besseres Thermomanagement und oft servicefreundlicher |
| Legacy-System mit mSATA-Sockel | mSATA nur bei vorhandener Buchse | Nur sinnvoll, wenn das Gerät diesen Altstandard wirklich noch nutzt |
Für ein aktuelles Consumer-System würde ich praktisch immer mit M.2 2280 NVMe starten, sofern der Slot das unterstützt. 2,5-Zoll-SATA bleibt trotzdem eine vernünftige Wahl, wenn ein Gerät noch keinen M.2-Slot hat oder wenn maximale Kompatibilität wichtiger ist als Spitzenleistung. Damit landet man automatisch bei den Fehlern, die ich in der Praxis am häufigsten sehe.
Einbau, Kühlung und die Fehler, die ich am häufigsten sehe
Die meisten Probleme entstehen nicht beim eigentlichen Speicherchip, sondern beim Einbau. M.2-SSDs sind nicht für Hot-Plug gedacht, also ziehe ich sie grundsätzlich nur im ausgeschalteten System. Danach kontrolliere ich Abstandshalter, Schraube, Ausrichtung und - bei schnellen Modellen - die Kühlung.
- Falsche Länge gekauft: 2280 passt nicht automatisch in einen 2242- oder 2230-Slot.
- Falschen Slot erwischt: SATA- und NVMe-M.2 sind nicht beliebig austauschbar.
- Bauraum ignoriert: Ein dicker Kühler oder eine doppelseitige SSD kann im Notebook anstoßen.
- Thermik unterschätzt: Schnelle NVMe-SSDs drosseln bei schlechter Luftführung spürbar.
- Lane-Sharing übersehen: Ein belegter M.2-Slot kann einzelne SATA-Ports deaktivieren.
- Auf gut Glück geschraubt: Die Abstandshalterposition muss zur Länge der SSD passen, sonst sitzt das Modul schief.
Bei leistungsstarken NVMe-SSDs achte ich außerdem auf die Nähe zu Grafikkarte und CPU-Kühler. Wenn dort wenig Luft zirkuliert, ist ein Board-Heatsink sinnvoll, aber kein Wundermittel - entscheidend bleibt ein sauberer Luftstrom im Gehäuse. Wenn diese Stolperfallen raus sind, bleibt am Ende nur noch ein kurzer Restcheck.
Der letzte Check vor dem Kauf
Am Ende reduziere ich die Entscheidung auf drei Fragen: Passt die Länge wirklich? Spricht der Slot das richtige Protokoll? Und ist genug Platz und Kühlung für das Modul vorhanden? Wer diese drei Punkte sauber abhakt, kauft keine SSD nach Bauchgefühl, sondern passend zum System.
Genau das ist für mich die eigentliche Regel beim SSD-Formfaktor: Nicht das auffälligste Datenblatt gewinnt, sondern die Bauform, die mechanisch, elektrisch und thermisch zum Rechner passt.
