Cinch-Stecker löten - So gelingt die perfekte Verbindung!

Eine saubere Cinch-Verbindung entscheidet oft darüber, ob eine Anlage ruhig spielt oder mit Knacken, Brummen und Wackelkontakt nervt. Wer den Stecker selbst montiert, braucht vor allem die richtige Reihenfolge, sauberes Abisolieren und einen klaren Blick auf die Schirmung. Ich zeige hier, welches Material sinnvoll ist, wie der Anschluss aufgebaut ist und wie ich die Montage in der Praxis Schritt für Schritt angehe.

Was du vor der Montage bereitlegen solltest

Ich halte es schlicht: Wer einen Stecker sauber auf ein Kabel setzen will, sollte nicht am Material sparen, aber auch nicht mehr kaufen als nötig. Für die meisten Heim-Audio- und AV-Verbindungen reicht ein lötbarer Cinch-Stecker mit Zugentlastung, ein abgeschirmtes Koaxkabel und ein normaler Elektronik-Lötkolben.

Ein guter Richtwert für die Praxis: sauber arbeiten statt improvisieren. Wenn das Kabel für S/PDIF oder Composite-Video gedacht ist, lohnt sich besonders ein ordentlich geschirmter Aufbau, weil hier Störungen schneller hör- oder sichtbar werden. Sobald das Material bereitliegt, lohnt der Blick auf den inneren Aufbau, denn dort entscheidet sich die richtige Belegung.

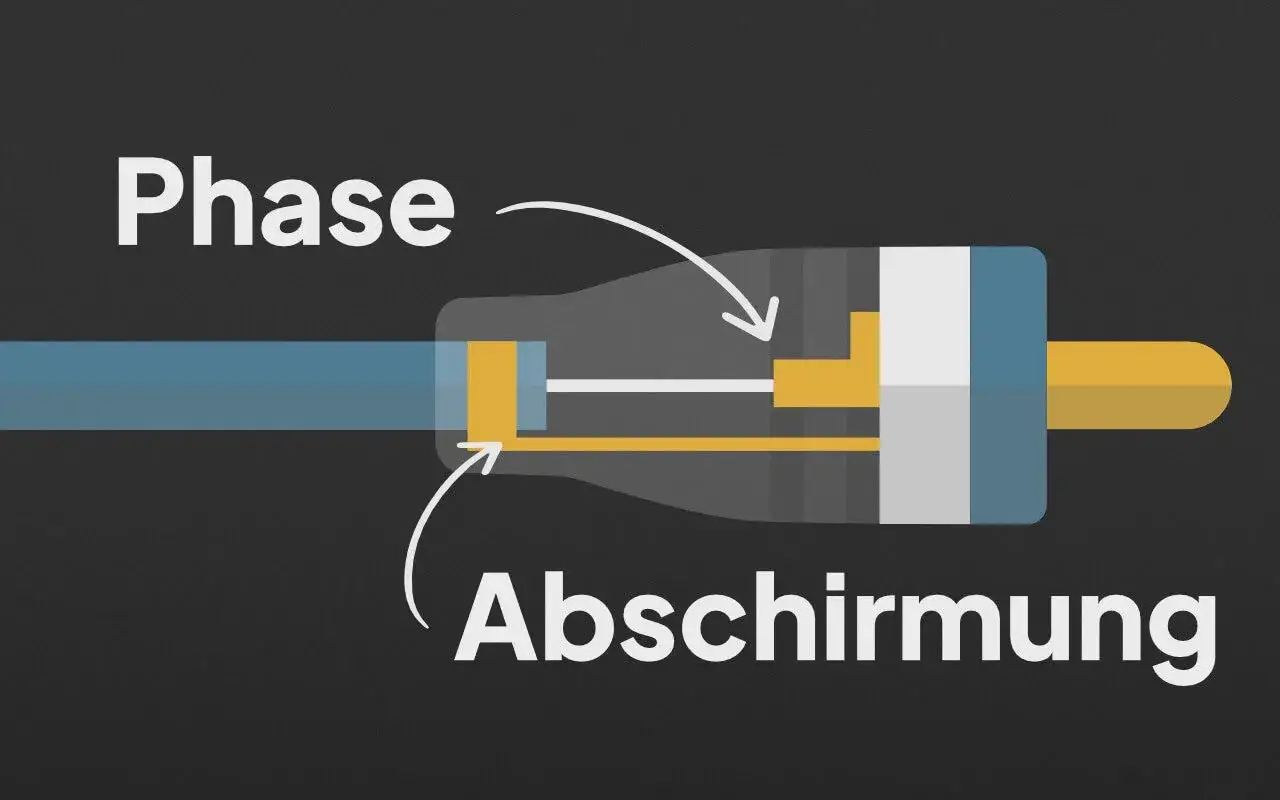

So ist ein Cinch-Stecker aufgebaut

Cinch ist im Kern ein unsymmetrischer Anschluss: Ein Leiter führt das Signal, der andere Weg läuft über die Schirmung. Der Mittelstift gehört an den Innenleiter, die Außenhülse an den Schirm. Das klingt banal, ist aber die Stelle, an der die meisten Fehler entstehen, weil Signal und Masse leicht verwechselt werden.

Die Farbmarkierung rot und weiß oder schwarz ist dabei nur die Zuordnung der Kanäle, nicht die elektrische Logik. Ein einzelner Cinch-Stecker transportiert immer nur einen Kanal oder ein Videosignal; Stereo entsteht erst mit zwei Leitungen. Wenn du diese Zuordnung im Kopf hast, geht die eigentliche Montage deutlich schneller und sauberer.

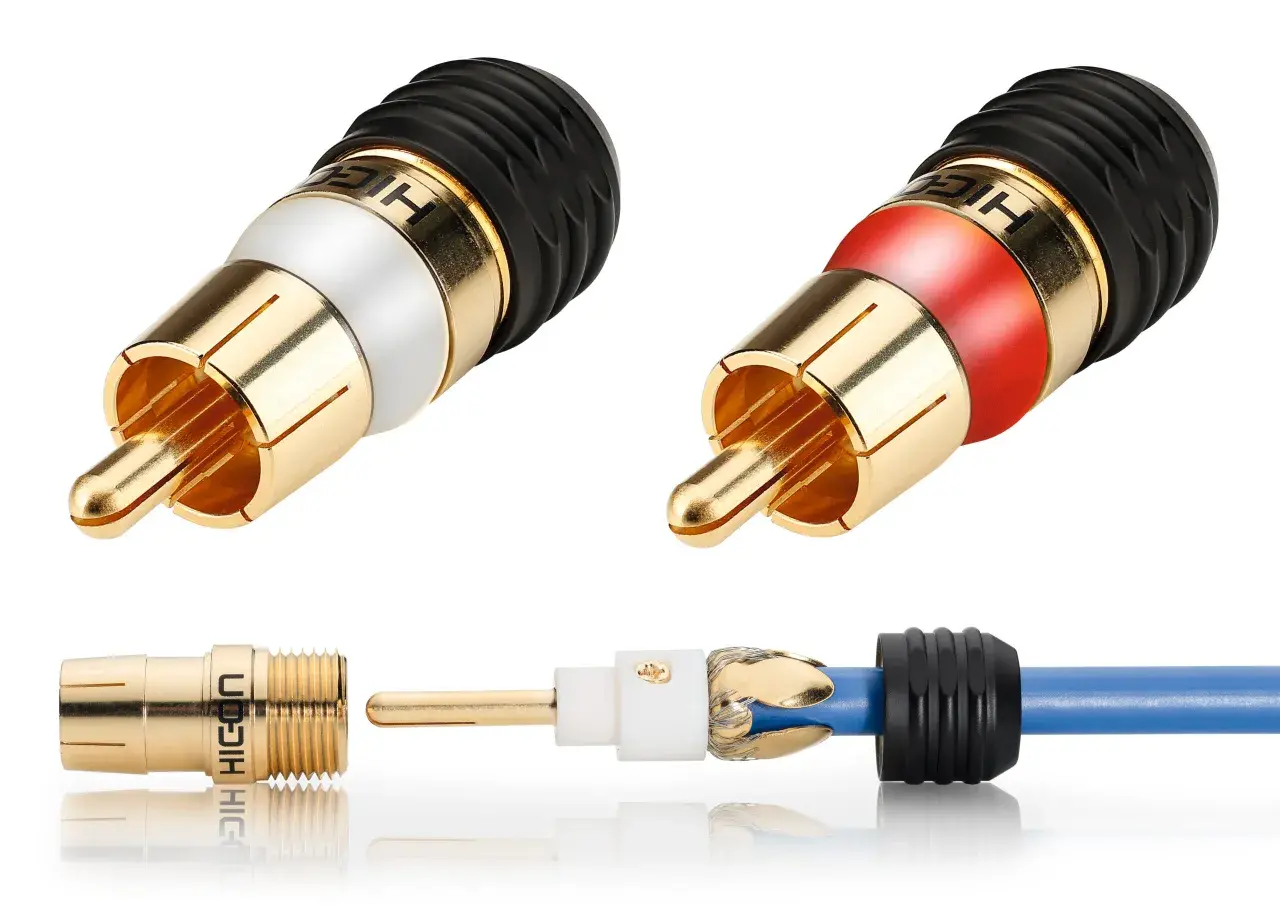

Cinch-Stecker sauber montieren Schritt für Schritt

Ich arbeite bei lötbaren Steckern immer in derselben Reihenfolge, weil sie Fehlversuche spart. Der wichtigste Grundsatz ist simpel: Erst alles auf das Kabel schieben, dann abisolieren, dann löten.

1. Stecker vorbereiten: Hülse, Knickschutz und eventuell Schrumpfschlauch zuerst auf das Kabel schieben. Das wird oft vergessen und kostet am Ende Zeit.
2. Kabel abisolieren: Den Außenmantel nur so weit absetzen, dass der Schirm sauber freiliegt; meistens reichen etwa 3 bis 5 mm am Innenleiter.
3. Schirm formen: Das Geflecht vorsichtig zusammennehmen und leicht verdrillen, damit keine einzelnen Litzen abstehen.
4. Innenleiter verzinnen: Den blanken Leiter kurz mit Lot benetzen. Das erleichtert die Verbindung am Mittelkontakt.
5. Kontakt vorbereiten: Den Mittelstift und die Lötlasche kurz vorwärmen, damit das Lot später gleichmäßig fließt.
6. Innenleiter anlöten: Den verzinnten Leiter kurz an den Mittelkontakt führen und mit wenig Hitze fixieren. Bei bleifreiem Lot arbeite ich meist eher im Bereich von 350 bis 380 °C, bei bleihaltigem Lot etwas darunter.
7. Schirm anlöten: Den Schirm an die Außenhülse oder Lasche setzen, ohne eine Brücke zum Mittelkontakt zu ziehen.
8. Isolieren und schließen: Schrumpfschlauch über die Lötstelle, Hülse aufschrauben, Zugentlastung festziehen.

Eine gute Lötstelle ist glänzend, kompakt und mechanisch ruhig. Wer dabei merkt, dass der Kunststoff weich wird oder das Lot nur als Klumpen sitzen bleibt, war zu lange mit dem Kolben dran. Genau solche Details trennen saubere Arbeit von späterem Nachlöten.

Diese Fehler machen die Verbindung unzuverlässig

Die meisten Probleme entstehen nicht am Stecker selbst, sondern bei ein paar wiederkehrenden Kleinigkeiten. Ich notiere sie gern ausdrücklich, weil sie später am meisten Zeit kosten.

• Hülse vergessen: Der Klassiker. Wenn das Gehäuse schon nicht mehr über das Kabel passt, muss die Arbeit oft neu beginnen.
• Zu lang abisoliert: Freiliegende Leiter erhöhen die Kurzschlussgefahr und machen die Verbindung unnötig empfindlich.
• Zu viel Lot: Dicke Lotklumpen wirken stabil, sind aber oft kalt, spröde oder bilden Brücken.
• Schirm schlecht kontaktiert: Dann kommt es schnell zu Brummen, Aussetzern oder instabilem Klang.
• Zu lange erhitzt: Die Isolierung schrumpft zurück, das Kabel wird hart und die Lötstelle verliert ihre mechanische Ruhe.
• Falsches Kabel verwendet: Lautsprecherkabel ist ohne Schirmung für Cinch meist keine gute Basis.

Wer diese Fallen kennt, kann danach besser entscheiden, ob lötbar, Crimp oder Schraubkontakt zur eigenen Anwendung passt. Genau das macht im Alltag oft den Unterschied zwischen einer dauerhaften Lösung und einer Verbindung, die man nach zwei Wochen wieder anfasst.

Lötfrei, Crimp oder Schraubkontakt wann sich welche Variante lohnt

Wer nur eine schnelle Reparatur braucht, denkt oft zuerst an den Preis des Steckers. In der Praxis ist die Verarbeitungsart aber wichtiger als der Materialpreis, weil sie über Haltbarkeit und Wartungsaufwand entscheidet. Für viele Heimwerker ist der lötbare Stecker trotzdem die vernünftigste Standardwahl.

Für den typischen Einsatz an Verstärker, Subwoofer oder Plattenspieler würde ich in den meisten Fällen beim lötbaren Stecker bleiben. Er ist nicht spektakulär, aber genau deshalb so zuverlässig. Am Ende entscheidet trotzdem ein kurzer Test, ob die Wahl auch elektrisch sauber ist.

So prüfst du die Verbindung und bekommst Störungen in den Griff

Nach dem Zusammenbau prüfe ich immer zwei Dinge: Durchgang und Kurzschlussfreiheit. Mit dem Multimeter sollte der Mittelkontakt auf beiden Seiten verbunden sein, und die Schirmung ebenso; zwischen Mittelkontakt und Außenring darf dagegen kein Durchgang bestehen.

• Wackeltest: Stecker leicht bewegen, der Messwert darf nicht springen.
• Erst leise testen: Bei Audio zuerst mit geringer Lautstärke einschalten.
• Brummsuche: Kabel nicht parallel zu Netzleitungen führen und Übergänge kurz halten.
• 75-Ohm im Blick behalten: Für koaxiales Digitalaudio und Composite-Video lohnt eine saubere, passende Kabelwahl besonders.

Wenn es trotz korrekter Belegung noch brummt, liegt die Ursache oft nicht am Stecker, sondern am Kabelweg, am Schirmkontakt oder an einer Masseschleife im Gerät. Mit genau diesem Check vermeidest du, dass die eigentliche Montage zwar gelingt, das Ergebnis aber trotzdem nervt.

Wann sich eine komplette Neuverbindung mehr lohnt als eine Reparatur

Manchmal ist die vernünftigste Lösung nicht das Retten eines ausgefransten Endes, sondern ein kompletter Neuaufbau mit frischem Kabel und sauberem Stecker. Das gilt besonders bei alten, mehrfach geflickten Leitungen, bei oxidierten Kontakten oder wenn die Zugentlastung des alten Steckers schon nachgibt.

• Bei Plattenspielern und Subwoofern lohnt eine stabile Verbindung besonders, weil Störungen sofort hörbar werden.
• Für kurze Audiowege reicht oft ein hochwertiges, abgeschirmtes Standardkabel völlig aus.
• Für längere Strecken sind sauberer Schirmkontakt und eine ruhige Kabelführung wichtiger als exotische Steckerdesigns.

Wenn du dir an einer Stelle unsicher bist, arbeite lieber mit wenig Hitze, wenig Lot und einem kurzen Test zwischendurch. Genau so entsteht eine Cinch-Verbindung, die nicht nur einmal funktioniert, sondern im Alltag zuverlässig bleibt.
